温升电流试验装置与智能升电流发生器的接入方法及设备解析

一、温升电流试验装置概述

温升电流试验装置是用于检验电气设备（如断路器、开关柜、电缆、母线等）在额定电流或特定过载电流下，其各部位温升是否符合标准要求的专用测试系统。该装置通过输出精确、可调的大电流，模拟设备实际运行中的发热工况，并借助温度传感器测量关键点的温度变化，从而评估设备的载流能力和热稳定性。

温升试验是预防设备过热失效、确保长期安全运行的重要环节。根据GB/T 11022、IEC 62271等标准，温升试验需在规定的环境条件下，对设备施加约定的试验电流，直至温度达到稳定状态。

二、智能升电流发生器的工作原理与特点

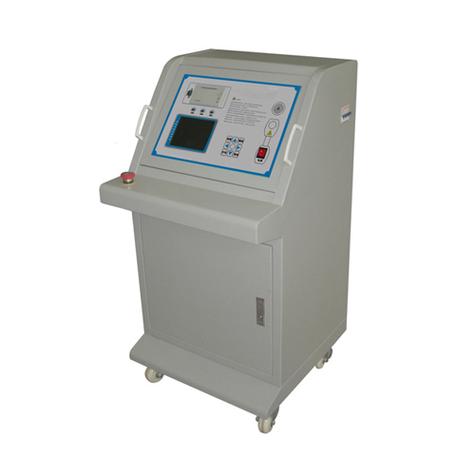

智能升电流发生器是温升电流试验装置的核心部件，它集成了电力电子技术、微处理器控制技术和闭环反馈算法，能够自动、连续、精确地输出从数安培至数万安培的可调交流或直流电流。

主要特点：

1. 智能化控制：采用PID或模糊控制算法，自动跟踪设定电流值，并可根据负载变化实时调整，保持电流稳定度≤±0.5%。
2. 多模式输出：支持恒流、恒压、爬坡、阶梯、脉冲等多种输出模式，适应不同试验规程。
3. 全面保护：具备过流、过温、短路、开路、缺相等保护功能，保证试验安全。
4. 数据记录与通信：内置大容量存储，可记录电流、电压、温度、时间等参数，并通过RS485、USB、以太网或Wi-Fi与上位机软件通讯，实现远程监控和报告生成。
5. 宽范围调节：输出电流可从几安培到数万安培，频率可为50Hz、60Hz或变频（如40-400Hz），满足不同设备的试验需求。

三、接入设备清单与连接方法

1. 典型接入设备

• 电源输入部分：三相五线制电源（380V/50Hz）、隔离开关、断路器、接触器、滤波器。
• 智能升电流发生器：主机、控制面板、电流互感器、温度采集模块。
• 输出回路：大截面铜排/电缆、电流互感器（测量用）、分流器、夹具、温度传感器（热电偶或PT100）。
• 被试设备：断路器、隔离开关、母线、电缆接头、变压器绕组等。
• 测量与监控：多路温度巡检仪、数据采集卡、工业计算机、打印机。

2. 电气连接步骤

（1）主电源接入：将三相电源经隔离开关和断路器接入智能升电流发生器的输入端，确保相序正确、接地可靠。
（2）输出回路连接：从发生器输出端子引出至被试设备，使用足够截面积的铜排或软电缆，接头需打磨光亮并拧紧，以降低接触电阻。若被试设备为三相，则需同时连接三相，并保证各相电流平衡。
（3）测量回路连接：

- 电流测量：将标准电流互感器串入输出回路，二次侧接至发生器或外部分析仪，用于反馈和显示。
- 温度测量：在被试设备的关键发热点（如触头、母排连接处、绕组）布置热电偶或PT100，引线远离强磁场区域，并固定牢固。
（4）保护接地：发生器外壳、被试设备外壳及测量仪器均需可靠接地，接地电阻≤4Ω。
（5）通讯连接：通过RS485或网线连接发生器与上位机，安装配套软件，设置通信参数（波特率、地址）。

3. 接线注意事项

• 严禁带电接线：所有连接必须在断电状态下进行，并由专业电工操作。
• 回路阻抗最小化：输出回路应尽量短且粗，减少线路损耗和温升影响。
• 电磁干扰防护：信号线采用屏蔽电缆，单端接地；动力线与信号线分开敷设。
• 相序与极性：对于直流设备，需确认正负极；对于交流设备，无需区分相序，但需保持三相平衡。
• 温度传感器校准：试验前对热电偶或PT100进行校准，确保测温准确。

四、智能升电流发生器的操作要点

1. 参数设置：根据被试设备额定电流和试验标准，设置目标电流值、上升时间、保持时间、温度上限等。
2. 自动升流：启动后，发生器自动按设定曲线升流，并实时监测电流和温度。若温度超过限值，自动报警并降流停机。
3. 稳定记录：当电流稳定在设定值且温度变化率≤1K/h时，认为达到热稳定，记录各测点温度。
4. 试验结束：缓慢降流至零，切断电源，保存数据并生成报告。

五、常见问题与处理

| 问题现象 | 可能原因 | 处理方法 |
|---------|---------|---------|
| 电流无法升至设定值 | 输出回路接触不良、负载阻抗过大、电源容量不足 | 检查接头、更换粗导线、增大电源容量 |
| 电流波动大 | 反馈CT故障、控制参数不当、外界干扰 | 更换CT、重新整定PID、增加滤波 |
| 温度异常偏高 | 传感器接触不良、回路电阻大、冷却不足 | 重新固定传感器、打磨接头、加强通风 |
| 通讯失败 | 地址冲突、线缆断线、软件设置错误 | 修改地址、检查线路、重设通信参数 |

六、

温升电流试验装置与智能升电流发生器的正确接入，是保证试验数据准确、设备安全的关键。在实际操作中，必须严格遵守相关标准和安全规程，熟练掌握接线方法和操作流程，并定期对装置进行校准和维护。随着智能化水平的提升，现代升流发生器已能与MES、LIMS系统无缝对接，为电气设备的质量控制提供更高效、可靠的解决方案。
